热风循环烘箱 一般有加热管，有循环风机的烘箱都可称为热风循环烘箱，因为不管烘箱什么结构，风向水平还是垂直，归根到底都是热风在里面循环，所以都可通称为热风循环烘箱，如电热鼓风烘箱，对开门高温灭菌烘箱等。但是一般行业中所称热风循环烘箱大多数还是特指如上图所示的烘箱，其它烘箱都是由上图烘箱演变而来，比如有了高温灭菌的要求，风机改成风冷规范化的环风机，前后开门，风道也作出了改变，就变成对开门高温灭菌烘箱。上图所示热风循环分为五种标准型号。分别是单门单车，两门两车，两门四车，三门六车，四门八车。

工作原理

     热风循环烘箱空气循环系统采用风机循环送风方式，风循环均匀高效。风源由循环送风电机（采用无触点开关）带动风轮经由加热器，而将热风送出，再经由风道至烘箱内室，再将使用后的空气吸入风道成为风源再度循环，加热使用。确保室内温度均匀性。当因开关门动作引起温度值发生摆动时，送风循环系统迅速恢复操作状态，直至达到设定温度值。

结构

      热风循环烘箱由角钢、不锈钢板以及冷钢板构成。保温层则由高密度硅酸铝棉填充，高密度硅酸铝棉保证了烘箱的保温性，也确保了使用者的安全性。加热器安装位置可是底部、顶部或两侧。

用数显智能仪表（见右图）来控制温度。热风循环烘箱风道设计有两种：水平送风和垂直送风！

用途

     热风循环烘箱用于医药、化工、食品、农副产品、水产品、轻工等行业物料的加热固化、干燥脱水。如原料、中药饮片、浸膏、粉剂、颗粒、脱水蔬菜等。

适用范围

     热风烤箱适用于烘烤有化学性气体及食品加工待烘烤物品，油墨的固化、漆膜的烘干等，广泛使用于电子、电机、通讯、电镀、塑料、五金化工、仪器、印刷、制药、PC板、粉体、含浸、喷涂、玻璃、木器建材等等的精密烘烤、烘干、回火、预热、定型、加工等；内热循环，烘烤物件受热均匀。

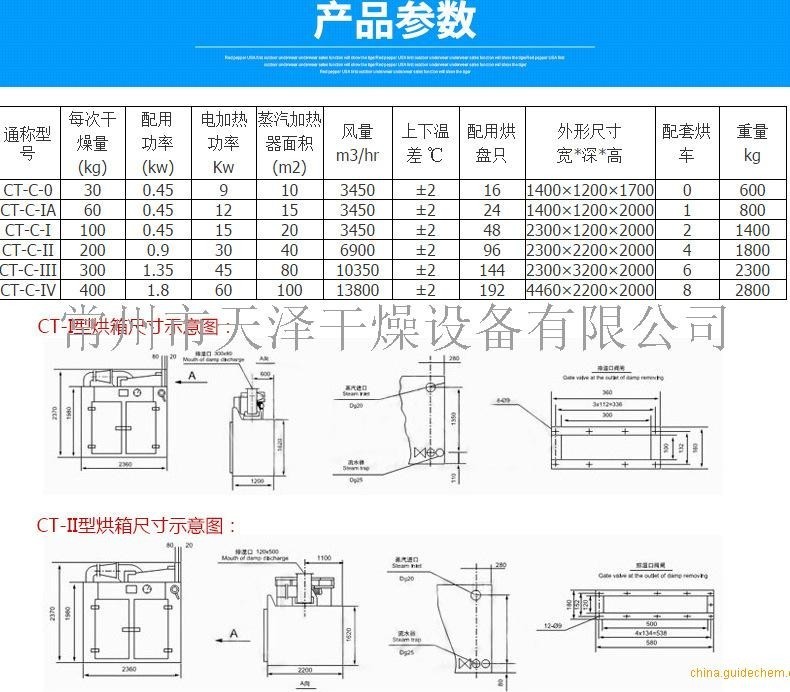

技术参数

1、 加热热源：蒸汽、电、远红外、电蒸汽两用。

2、 使用温度：蒸汽加热：50-140℃，*150℃。电、远红外加热温度50-350℃。

3、 备有自控系统和电脑控制系统。

4、 常用蒸汽压力0.02-0.8Mpa（0.2-8kgf/cm2）。

5、 配有电加热按I型计算15kw，实用5-8kw/h。

6、 特殊要求在定货时表明。

7、 使用温度大于140℃或小于60℃，要在订货时注明。

8、 本厂出厂烘车，烘盘尺寸统一，可以互换。

9、 烘盘尺寸：460×640×45

特点

1、热风在烘箱内循环，热效率高，节约能源。热风循环烘箱送风原理CAD图解

2、利用强制通风作用，烘箱内设有风道，物料干燥均匀。

3、烘箱运转平稳。自动控温，安装维修方便。

4、适用范围广，可干燥各种物料，是理想的通用干燥设备。

热风循环烘箱的温度：

      热风循环烘箱应用的范围很广泛，可干燥各种工业物料，是通用的干燥设备，一般热风循

环烘箱温度范围为室温 ~ +250℃，高温型为室温 ~ +500℃ 。

操作流程

烘箱安全操作规程

1、 烘箱要按照铭牌上所规定的温度范围使用，烘箱必须保持接地良好。

2、烘箱附近不得堆放油盆、油桶、棉纱、布屑等易燃物品，不得在烘箱旁进行洗涤、刮漆和喷漆等工作。

3、要防止其他物件落入烘箱底部与电阻丝接触造成短路。

4、打开烘箱前，必须先断电。加温过程中操不得离开。不得在烘箱内存放物品，如工具，器材零件及油料挥发物。

5、经过汽油、煤油、酒精、香蕉水易燃液洗涤过的零件及喷漆过的物品，应在室温下放置15~30分钟，待绝大部分易燃液体挥发后，才能放入烘箱内烘烤，室内应注意通风。

6、烘箱在工作时不得进行清洁工作，更不得用汽油擦拭。

7、非金属物品放入烘箱内加温，一定要按照工艺规程进行。

8、烘箱干燥箱工作前必须将通风闸门打开，以防爆炸。

9、使用前要检查自控装置，指示信号是否灵敏有效，电气线路绝缘是否完好可靠。

PID 控制器参数的整定步骤如下：

1、首先预选择一个足够短的采样周期让系统工作；

2、仅加入比例控制环节，直到系统对输入的阶跃响应出现临界振荡，记下这时的比例放大系数和临界振荡周期；

3、在一定的控制度下通过公式计算得到 PID 控制器的参数。

送风类别

水平风

水平风是左边出风，右边吸风，适合粉末状物品烘烤！

垂直风

垂直风是两边出风，中间吸风，适合大件工业品烘烤！
